论文图表格式规范：图题、表题、图注与数据来源怎么写

学术论文图表排版的核心在于满足自明性与来源可溯：图件坚守图题居下、表格恪守表题居上与三线表规范，严格区分原创实测、改绘与转载三类数据来源并与文末著录精确对应；同时遵循先文后图原则，通过题注与交叉引用保持编号动态联动。各高校与期刊在字号、字体及双语标注上存在细部差异，排版时应以目标出版方指南为准。

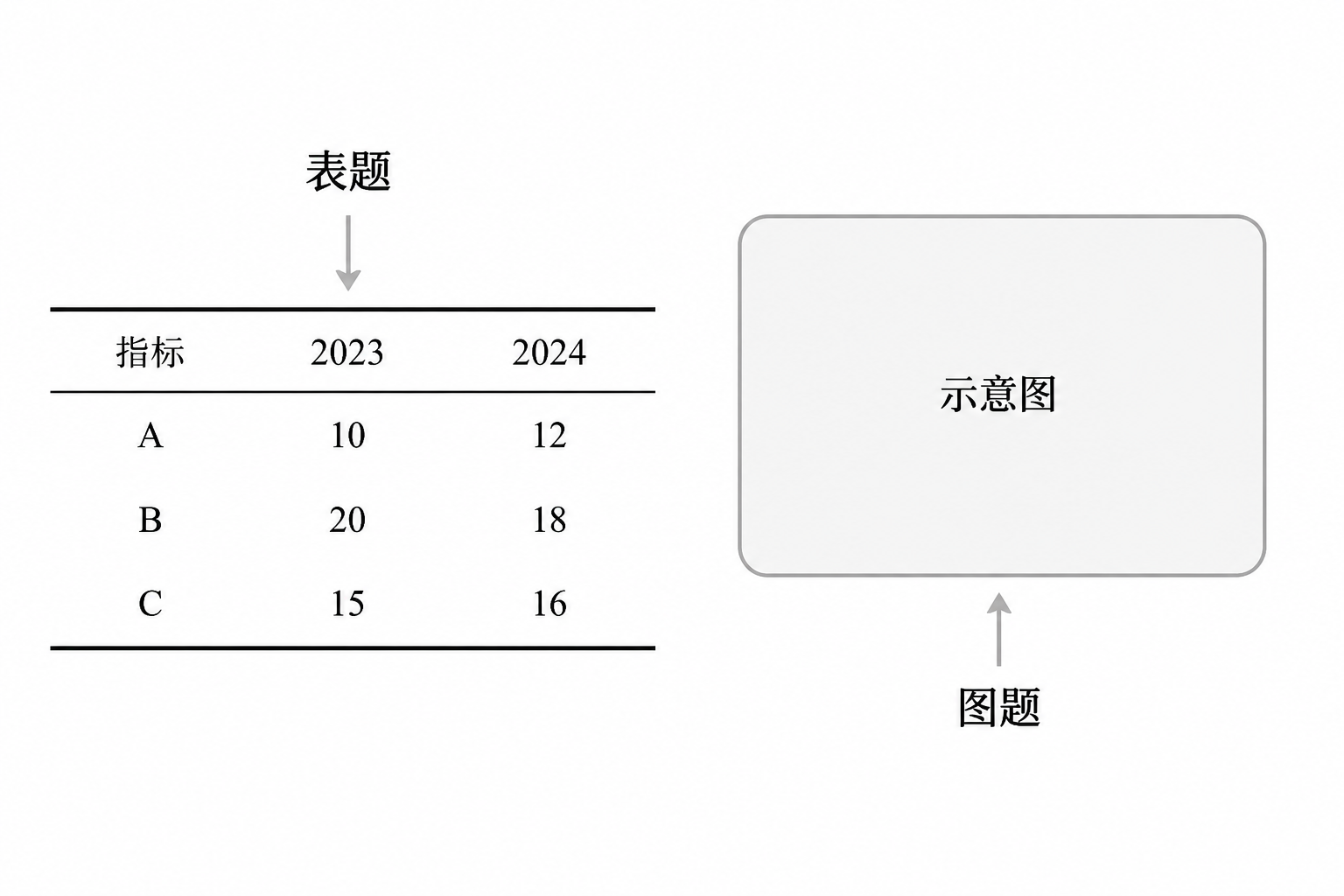

图表结构对比：一张图分清图题与表题位置

图题置于图下、表题置于表上，是学术界通行的图表排布准则。重庆邮电大学研究生学位论文规范明确规定，图题居于图下方居中，表题置于表上方居中，表格推荐采用三线表。该要求代表了多数科研机构的基础格式规范，但具体的字号大小、行间距以及是否要求中英文双语对照，需依照各培养单位或目标期刊最新发布的写作细则落实。

学术论文中两类对象的标准排布结构如下：

插图的完整排布结构（图题居图下方，注释与来源紧随其后）：

[图主体区域]
图 2-1 碳纤维复合材料试样拉伸断口微观形貌（演示示例）
注：图中白色箭头所指为基体开裂区域，标尺为 20 μm。
数据来源：作者扫描电镜（SEM）实测拍摄。

表格的完整排布结构（表题居表上方，注释与来源居表下方）：

表 3-2 不同热处理工艺下合金试样力学性能对比（演示示例）
（顶线，必要时在右上角标注量和单位，如“单位：%”）
[表头与栏目数据（标准三线表结构）]
（底线）
注：表中数值为 5 次平行实验测定均值；同列不同字母表示差异显著（p < 0.05）。
数据来源：根据参考文献 [6] 基础实验数据重新测算编制。

图注与表注规范：自明性要素与完整示例

学术图表必须具备“自明性”，即读者不查阅正文上下文，仅凭图表本身、题名及注释便能读懂表达的核心事实。国际医学期刊编辑委员会（ICMJE）投稿准备指南明确要求图表具备自明性，正文中需有明确引用并标明图表编号与来源。这一原则在工程、自然科学及社会科学学术出版中同样适用。

图注与表注负责补充解释图表内容无法直接容纳的细节，包含专业缩写、试验参数、统计学显著性及数据说明。

1. 流程图与图注要素示例

绘制流程图、结构图或机理图时，图注需对各模块符号、箭头含义及工况进行定义。

图 1-2 水热合成催化剂工艺流程示意图（演示示例）
注：实线方框代表反应工序，圆角矩形代表物料相态；实线箭头为物流走向，虚线箭头为反应尾气闭路循环路线。反应釜加热升温速率为 5 ℃/min。
数据来源：作者工艺实验流程归纳整理。

编写图注需核查四项要素：

• 对象说明：题名须准确界定研究对象与工况，避免使用笼统的“实验结果图”。
• 符号与缩写：图内出现的非常规缩写、色标或线型需在图注逐一注明。
• 统计口径：涉及统计图表时，交代样本量 N、误差棒类型（标准差 SD 或标准误 SEM）。
• 来源归属：清晰说明图件为原创绘制还是参考修改。

2. 三线表与表注要素示例

学术表格推崇三线表形式，即由顶线、底线和栏目线（表头下横线）组成，取消所有竖线与表内斜线。必要时可添加辅助横线划分表头层级。

表 2-1 2021—2025年三类电化学储能系统平准化度电成本测算（演示示例）

储能技术类型	额定功率 / MW	循环寿命 / 次	初始投资成本 / (元·W⁻¹)	度电成本 / (元·(kW·h)⁻¹)
磷酸铁锂电池	100	6000	1.15	0.48
全钒液流电池	100	15000	2.60	0.52
钠离子电池	100	4500	1.05	0.45

注：测算基于 2026 年基准物价水平，全投资基准收益率设定为 8%；各指标取值来自工况仿真模型中位值。
数据来源：引自参考文献 [4]，关键经济参数经行业最新价格修正归并。

表格排布需保证表头首行清晰对齐，物理量与计量单位按“物理量符号 / 单位”标准规范书写。表注紧随底线下方，依次排列参数假定、显著性标记（如 * p < 0.05）及数据来源。

数据来源标注：区分原创实测、改绘与转载

数据来源标注体现研究的学术诚信与可追溯性。论文图表中不得仅写“数据来自网络公开资料”这类模糊表述，必须严格按照数据生成机制区分为原创、改绘与转载三类，并确保与正文及文末参考文献严格对应。

1. 原创实测或自主调查数据

作者通过实验室实测、数值模拟、问卷调查或野外采样取得的一手数据，重点在于说明数据获取口径。

• 标注范式：“数据来源：作者实验实测整理。”或“数据来源：本研究问卷调查数据（有效样本 N=320）。”
• **文末对应：**属于作者独立取得的一手资料，正文研究方法章节需详述实验环境或抽样方法，文末参考文献列表无需且不可虚构文献条目。

2. 根据公开发表文献或年鉴数据改绘与测算

利用统计年鉴、行业报告或他人学术论文中的基础数据，由作者重新分类、归并、加权或绘图。

• 标注范式：“数据来源：根据国家统计局《中国统计年鉴2025》表 4-2 原始数据重新整理测算 [3]。”或“数据来源：引自参考文献 [8]，分类口径按本文评价指标重新归并。”
• **文末对应：**标注中引用的序号（如 [3]、[8]）必须在文末参考文献列表中有完整著录条目，包含作者、文献题名、出版年份、卷期与页码。

3. 直接转载他人已有图表

直接将他人文献中已发表的图表放置于论文中。正式学术期刊出版通常需事先取得版权所有方许可。

• 标注范式：“数据来源：转载自参考文献 [15] 图 3（经出版方授权使用）。”
• **文末对应：**文末必须准确著录原始出处。不可通过更换图表配色或轻微调整字体掩盖转载事实。

稿件排版与联动：题注整理与交叉引用实操

学术排版应严格遵守“先文后图、先文后表”准则：正文段落必须先出现引导性叙述（例如“不同储能技术的度电成本如表 2-1 所示”），该表格随后出现；禁止在没有任何正文提及的情况下孤立插入图表。

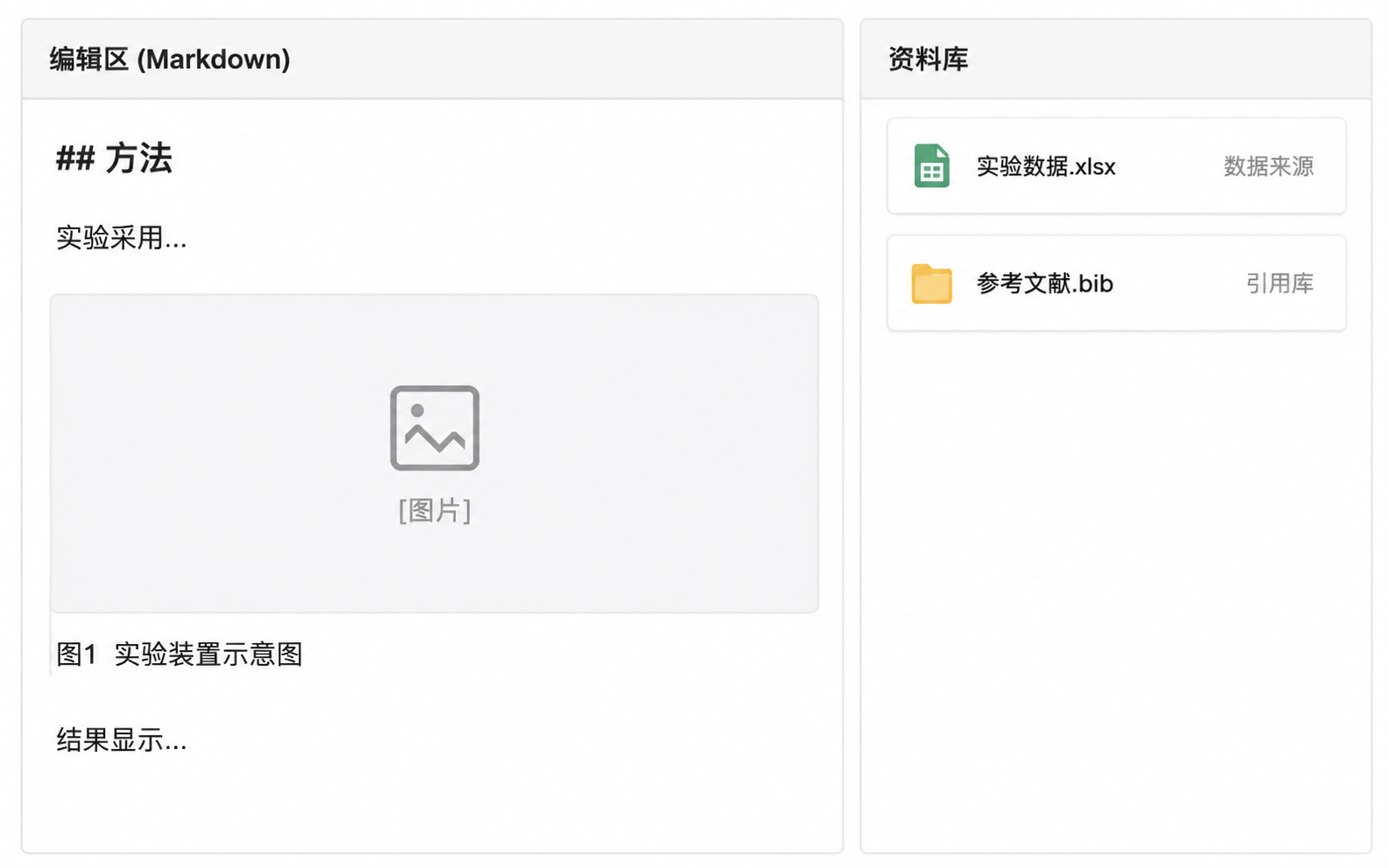

在论文撰写与修改过程中，增删图表常常导致文内编号混乱。若全篇依赖人工核对，改动一处图号便需通篇搜寻正文提及项。借助学术写作工作台 InkFount，可以在统一编辑环境中完成题注整理与编号联动更新。

1. 在稿件中整理图题与三线表

在连续编辑界面中，于空段落输入 / 命令，可选择插入图片或表格：

• **图片与图题：**登录账户后可直接上传 PNG/JPEG 图片或从剪贴板粘贴，在下方直接填写规范图题与图注说明。
• **表格与排版：**直接在正文中编辑表格行列，设置首行表头与文字居中对齐，快速排布三线表结构（参考 InkFount 图表与公式帮助）。

2. 建立正文交叉引用联动

为防止增删图表引发错号，可在正文中建立交叉引用：

• 光标移动至正文需要引用的位置（例如“拉伸断口微观形貌如”后方）；
• 点击编辑菜单中的“插入 → 交叉引用”，在弹出的面板中选择对应的图或表（如前文示例的图 2-1）；
• 系统自动在光标处插入对应的图表编号。正文中的“见图”、“如表”等文字及括号由作者按语境编写，编号数字则与图表保持关联。

后续若在章节前半部分插入新图导致原图序号后移，正文内插入的交叉引用编号将自动同步更新，消除人工排查遗漏风险。

3. 模板导出与排版检查

完成图表与引用整理后，登录并打开云端稿件的导出面板，选择符合学校或期刊规范的模板，将正文、图表、注释与参考文献统一导出为 PDF、Word 或 LaTeX 交付文件（详见 InkFount 导出帮助；各模板具体支持的格式以面板显示为准）。

交付前需对照以下清单完成最终核对：

核对对象	重点核查内容
相对位置	图题置于图下方居中，表题置于表上方居中
叙述顺序	检查是否做到先文后图，杜绝正文未提及的孤立图表
编号联动	检查正文内所有“见图 X / 表 X”与图表实际编号是否一一对应
来源标注	改绘与转载图表是否标注引用序号，文末参考文献是否著录齐全
版面呈现	导出文件后检查图表字迹是否清晰，表格是否出现跨页异常截断
