论文正文怎么引用图片？图号引用与图片来源分别处理

论文正文引用图片包含两项独立并存的规范要求：正文图号引用用于指引读者定位文稿中的具体插图，图片来源标注用于交代素材的版权与学术出处。这两项要求各自承担明确职能，绝不能相互替代。规范的学术写作应当通过交叉引用实现图序的自动关联与动态更新，对于外部素材则需在图注中准确标注文献出处，从而避免手动修改图号出现错乱，规避学术引用不当的风险。

在撰写学术论文或学位论文时，图表通常随着实验推进与章节调整而反复变动。借助集成图表管理与交叉引用功能的写作平台（例如 InkFount），可以在连续编辑正文的同时直接关联图表对象并同步编号，再结合学术文献检索补齐外部出处，将排版维护与版权标注纳入统一的工作流程。

先分清两类引用：图号指引与素材来源各解决什么

学术论文写作中，部分作者容易误以为正文中写明“如图 1 所示”就完成了完整引用，或者在图下标注了参考文献却在正文中缺少确切图号指引。这两种理解都会导致行文逻辑混乱或学术规范缺失。

正文图号引用属于文稿内部的版面结构指引。根据学术出版与学位论文的一般规范，论文中的插图必须按行文出现的先后顺序编制图号与图题，正文需遵循“先见文、后见图”的原则（参考重庆邮电大学研究生学位论文规范）。正文必须通过确切图号指引读者查阅对应内容，例如“如图 1 所示”或“（见图 2-1）”。论文中应避免使用“如上图所示”“见下图”等相对方位词，因为进入排版阶段后，分页与分栏常导致插图偏离正文原有相对位置，造成指引失效。

素材来源标注属于学术诚信与版权规范范畴。当论文使用了他人公开发表的实验架构、数据图表或理论模型时，无论属于原图引用还是局部修改重绘，都必须明确交代原始素材的作者、发表期刊及年份，并在文末参考文献列表中给出完整条目。

二者具有各自独立的存在价值。图号指引解决的是“正文文字”与“文内图片”的空间对应；素材来源解决的是“图片内容”与“前人文献”的学术溯源。即便正文中已经有了精准的图号交叉引用，只要图内核心信息并非作者原创，就必须在图下给出规范的文献出处；反之，即便参考文献列表完整列出，若正文缺少确切图号引导，读者也无法迅速找到支撑论述的具体插图。

规范设置图题与图注：自绘图与引用图的写法对比

区分图号与来源的关键在于针对不同性质的插图，在正文引导句和图下注释中采用对应的书写规范。

对于作者原创的自绘示意图（例如自主设计的实验流程、理论框架或研究路线）：

正文引导句示例：“本研究设计的数据采集与清洗流程如图 1 所示。原始数据经由接口获取后，依次经过缺失值填补、异常值过滤与标准化转换。”

图题与注释写法示范：

图 1 数据采集与清洗流程图

说明：由于图内全部内容均为作者自主设计与绘制，图题下方通常无需额外添加数据出处说明，图题本身简要概括插图核心内容即可。

对于引用或改绘自外部文献的插图（例如引入他人经典网络结构或对比基准）：

正文引导句示例：“本研究所采用的基础特征提取网络架构如图 2 所示。该模型在传统残差结构的基础上，根据本实验输入维度进行了轻量化剪枝。”

图题与注释写法示范：

图 2 改进轻量化残差网络架构
注：本图改绘自文献 [3]，网络输入通道数及全连接层节点已根据本实验任务调整。

说明：正文中同样必须使用规范图号（如“图 2”）进行指引；在图题正下方则需设置清晰的图注，明确标明是“引自文献 [序号]”还是“改绘自文献 [序号]”。如果进行了改动，需要简要说明改绘范围，同时在文末参考文献列表中完整列出文献 [3] 的元数据。若目标学术期刊对版权有明确要求，引用前还需确认原出版物的版权许可范围。

正文插入交叉引用：让图号随稿件自动关联

在传统的编辑习惯中，许多作者倾向于在正文中直接手打“如图 1 所示”。一旦后期在文前插入新图或删减图表，后续所有图号及正文引用都需要逐一手动修改，极易导致图文错位。

主流文档工具均通过对象绑定机制解决这一问题。在 Word 中，作者需要先为插图插入题注，再通过“插入/引用 → 交叉引用”将正文文字与题注标签关联（参考 Microsoft Word 交叉引用支持）；当图表顺序变动后，通常需要全选文档手动更新域来刷新编号。

在学术写作工作台 InkFount 中，这一操作可以在连续的云端稿件中直接完成。登录平台并打开云端稿件后，可按以下步骤操作：

1. 插入图片并填写图题：在文档编辑区输入 / 呼出快捷命令或点击工具栏图片入口，上传 PNG 或 JPEG 格式的插图。在图片下方的标题栏中输入辨识度清晰的图题（例如“数据采集与清洗流程图”）。
2. 书写正文引导句并定位光标：在正文段落中写出引导句前半句，例如“数据处理完整流程如图”或“（见图”，将光标停留在准备插入图号的位置。
3. 插入交叉引用：在光标处选择菜单栏的“插入 → 交叉引用”，或在空行输入 / 搜索交叉引用命令。
4. 选取目标图片：在弹出的对象列表中，勾选刚才添加的“数据采集与清洗流程图”，系统便会在正文光标处插入与该图绑定的动态数字编号（如“1”）。

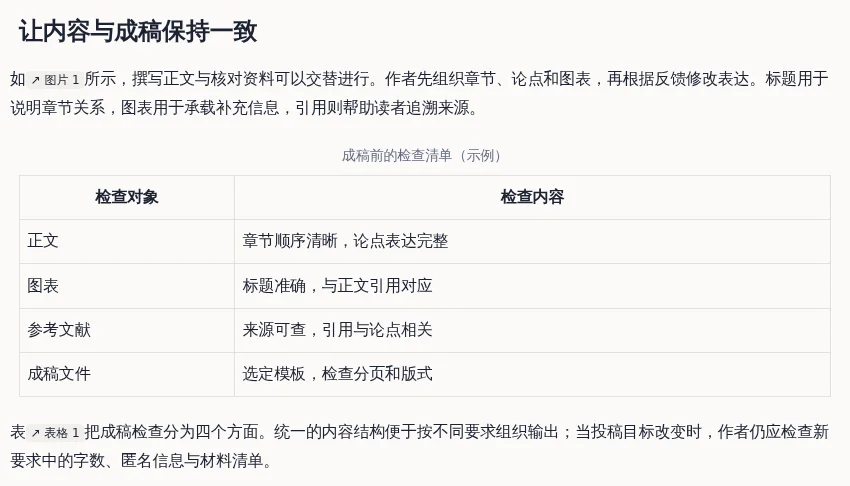

5. 校验对应目标：补全后半句“所示，各模块参数详见下文说明。”插入完成后，通过交叉引用标签显示的编号及其悬停提示的对象标题（例如显示关联至“图片 1‘数据采集与清洗流程图’”），核验该编号是否准确对应目标插图。“如图”“见图”等文字及括号由作者编写，数字编号由交叉引用提供。

完成交叉引用插入后，正文的文字指引便与具体的图片对象建立了持久关联，避免了后续人工核对数字的负担。

增删换图与改序：如何联动更新编号并核对正文

学术论文在送审和修改过程中，插图顺序的变动十分频繁。掌握图序更新机制与人工复核要点，有助于保障交付文稿的严谨性。

当在文稿前方补充新图时，后方图表的相对位次发生移动。在支持交叉引用的工作台中（参考 InkFount 图表公式帮助），系统会根据插图在正文中实际出现的先后顺序重新分配编号：新插入的插图获得靠前的序号，而后方插图及其正文中的所有交叉引用点均会自动同步更新编号。在 Word 桌面客户端中，则需全选全文并触发域更新操作（参考 Word 交叉引用指南）。

虽然自动编号机制可以维持数字序列的正确性，但在增删与替换图片时，正文逻辑仍需作者重点进行人工复核：

删图时的断句排查：若某张对比实验图被直接删除，即便系统自动清除关联编号，正文原有的引导句仍可能残存为“实验对比结果见所示”等语义不通的残句。作者需要通读原引用处，重写或删改前后的过渡句子。

换图时的论述复核：如果作者使用新的散点图替换了原有的折线图，交叉引用虽然依然指向原位置，但原正文中的趋势分析与特征描述可能已经与新图不符。此时必须重新核对正文论点、图题命名以及图注中的文献出处。

在论文中，同一张关键架构图往往会在引言、实验和讨论章节中多次出现。使用交叉引用可以在不同段落多次插入同一图对象的图号，确保全文图号始终保持一致。在最终导出 PDF 交付之前，作者应系统核对两项指标：

• 清除相对方位词：全面检查正文，将“如上图”“如下图”等相对指引词全部替换为准确图号；
• 核对外部文献图注：逐一检查引自外部文献的插图图注，确保其文献编号与文末参考文献条目完全对应。
